近日，由课题组承担的邹平市电视塔结构数值风洞分析项目顺利通过验收。本项目结构总高度为220.0 m，其中室外地坪至标高160.0 m处为非标准设备通信铁塔，标高160.0 m至220.0 m为非标准设备广播电视塔桅杆。该电视塔体型中部细，两头大。采用犀牛参数化建模+fluent+midas 集成，快速进行复杂结构抗风设计。

本项目存在大量外围复杂交错的镂空网格体系，需要不断调整几何模型及网格划分方式实现主体结构附近区域网格由密到疏的过渡，同时需要提高网格质量以保证最终模拟结果的准确性与可靠性。项目采用 CFD 大涡模拟数值模拟方法，进行数值风洞分析。根据数值风洞计算结果给出各风向角下建筑表面荷载体型系数分布供设计参考，并对结构进行了风振时程响应计算，提供作用在结构各层的等效静风荷载以及检修平台舒适度验算。

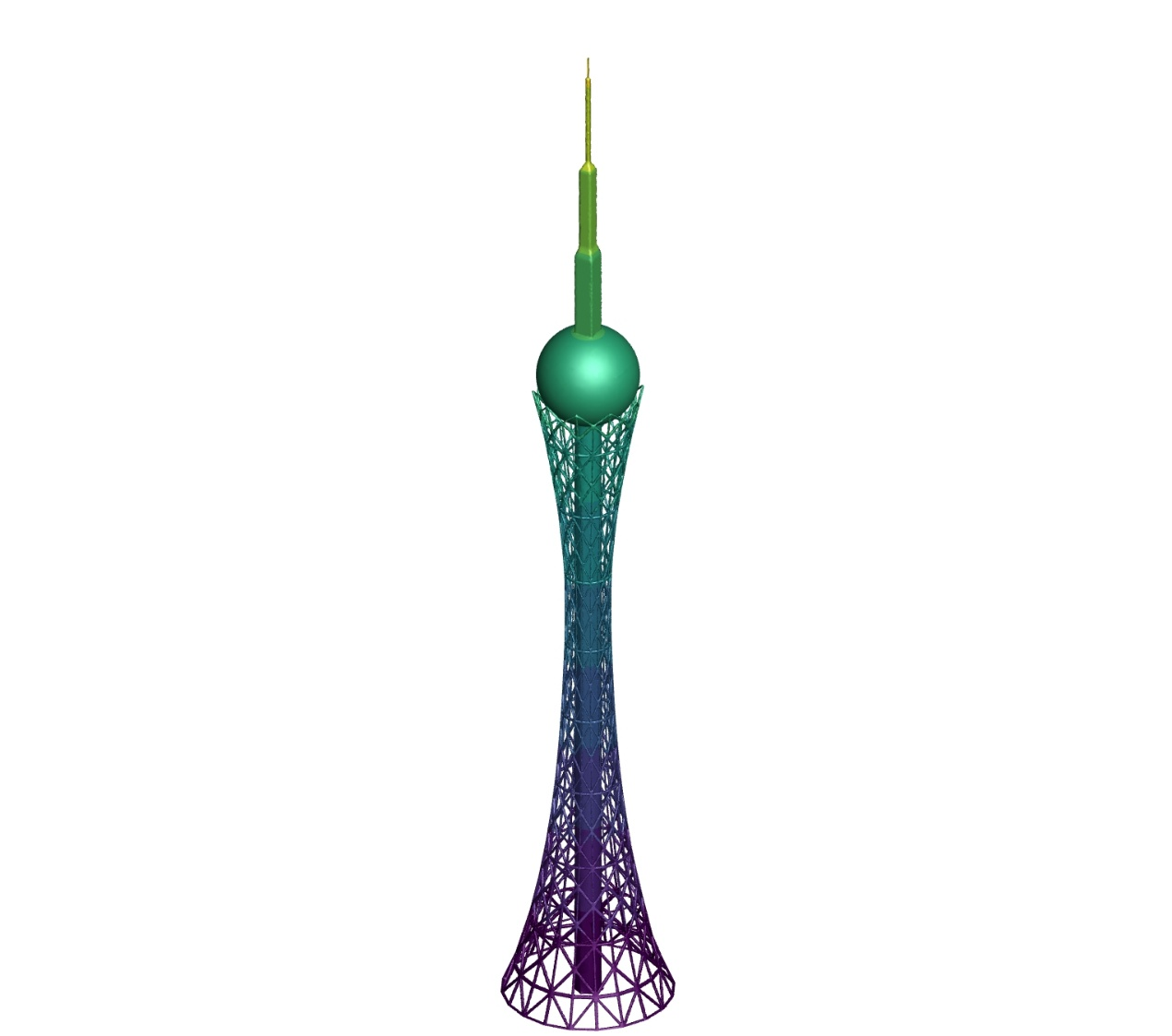

电视塔三维模型图

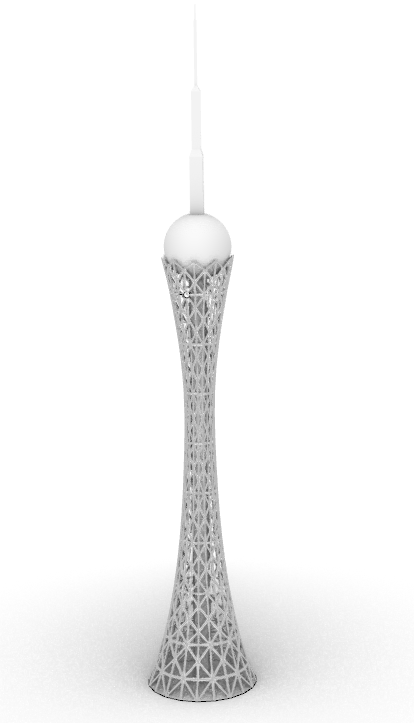

犀牛参数化模型

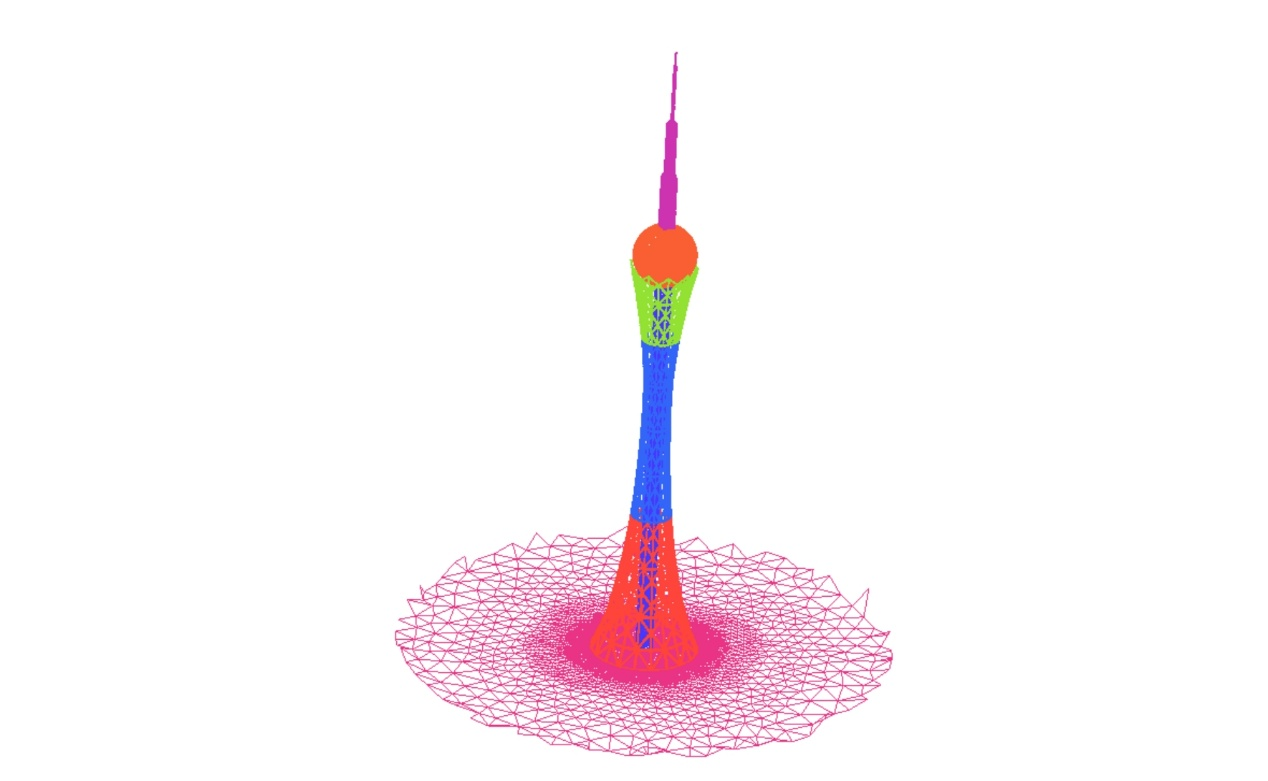

计算域网格划分图

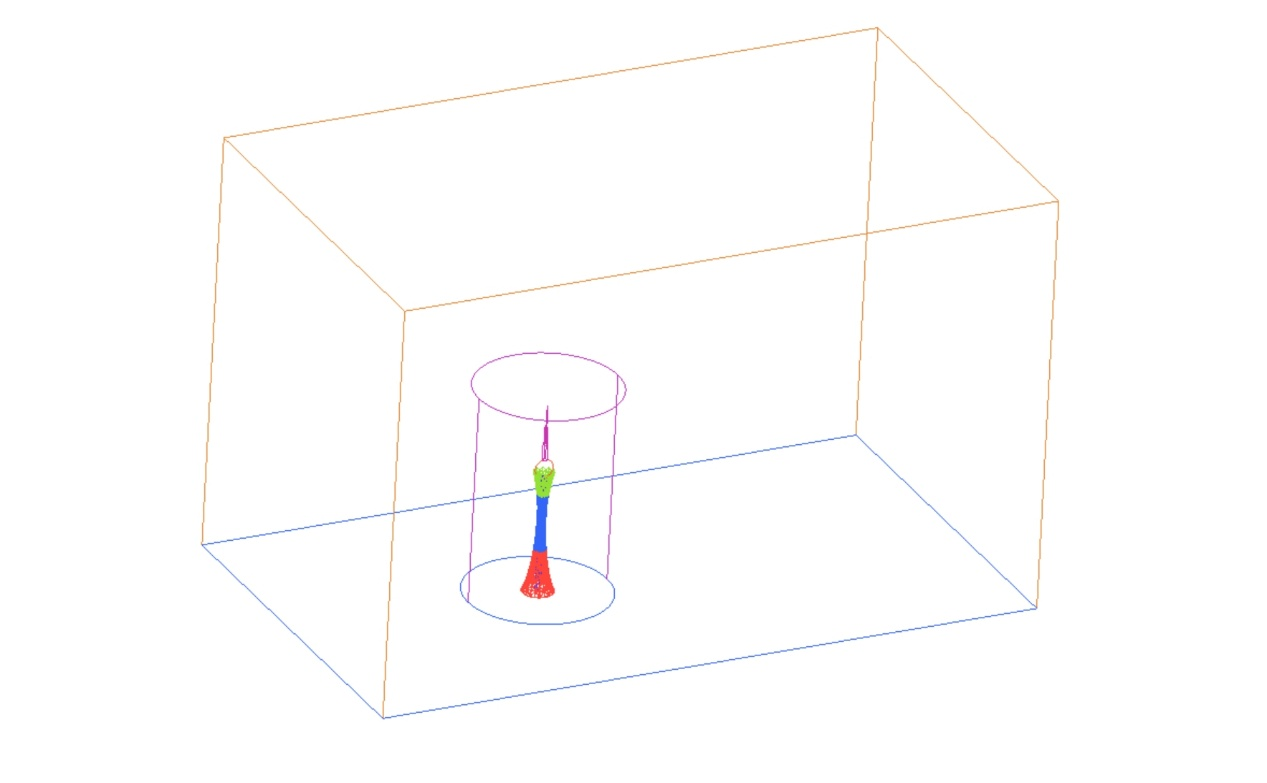

整体计算域图

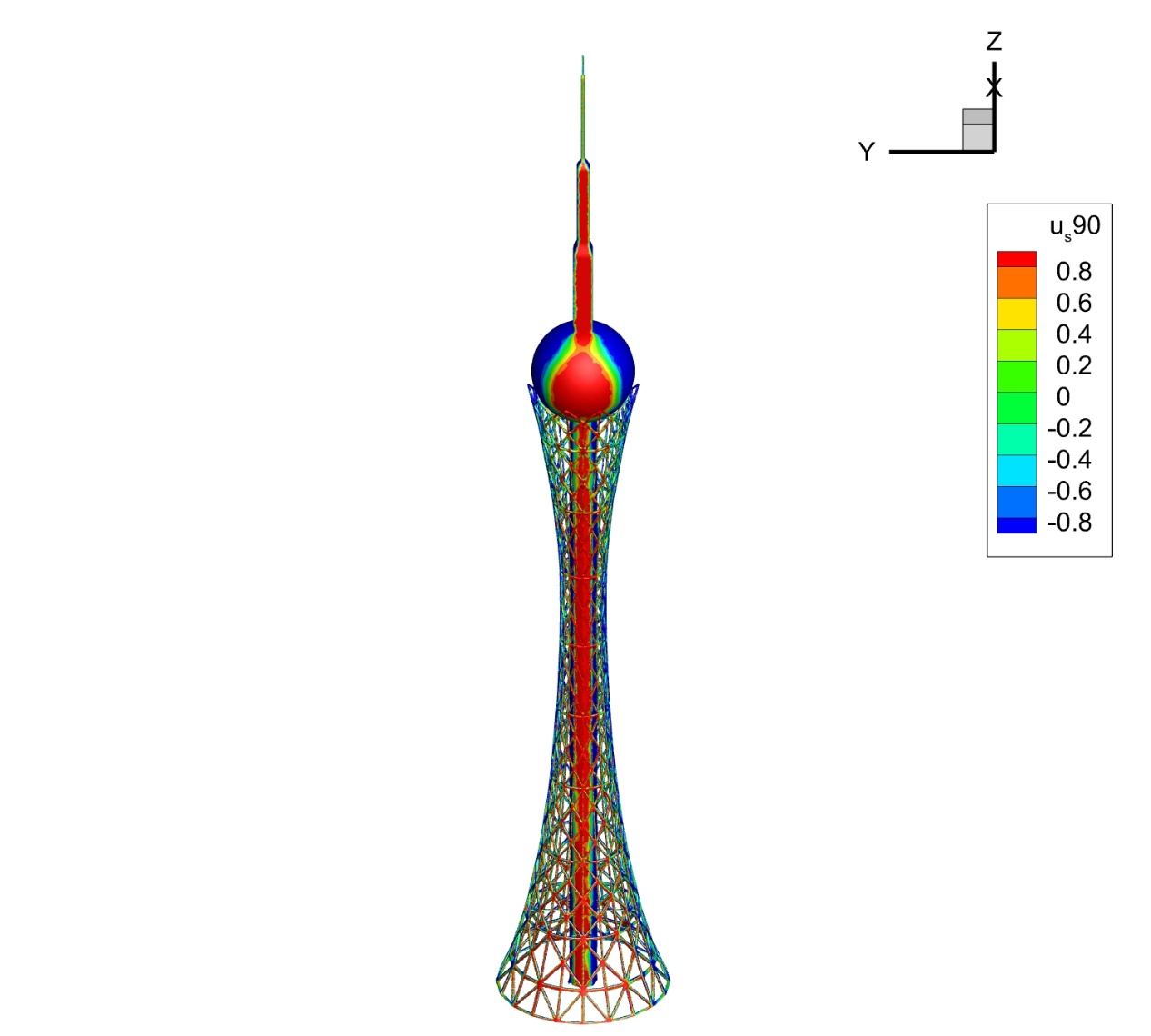

结构体型系数云图
